Динамический плотномер грунта ZFG-3.1

ZFG 3.1 – усовершенствованная модификация, пришедшая на смену модели ZFG-3.0. Прибор оснащен встроенным модулем спутникового позиционирования, а также модулем Wi-Fi для беспроводной передачи полученных данных на мобильные устройства. Ручки нагрузочной плиты и ручка нагрузочного устройства ZFG-3.1 теперь имеют новую, более эргономичную форму и нескользящее покрытие для облегчения захвата и переноски. Электронный блок ZFG 3.1 поставляется пользователям в прочном футляре из натуральной кожи, который надежно защищает прибор от повреждений.

ZFG 3.1 – электронный динамический плотномер грунта, в котором реализован метод штампа (метод падающего груза). Предназначен для определения характеристик прочности и деформируемости грунтов и оснований дорог, а так же для проведения исследований с целью их улучшения. Данный метод подходит для крупно-зернистых и смешанных грунтов с максимальным размером фракции 63 мм.

Принцип действия: Груз известного веса падает с фиксированной высоты, воздействуя при этом с определенной силой удара на нагрузочную плиту. Нагрузочная плита под действием силы удара вызывает осадку грунтового основания. Скорость и величина осадки подвергаются электронной обработке в результате чего вычисляется динамический модуль упругости (Evd).

Электронный динамический плотномер грунта ZFG 3.1 внесен в государственный реестр средств измерений РФ под № 52068-12.

Перечень нормативных документов, регламентирующих применение ZFG 3.1:

• ГОСТ Р 59866-2022 Дороги автомобильные общего пользования. Показатели деформативности конструктивных слоев дорожной одежды из несвязных материалов и грунтов земляного полотна. Технические требования и методы определения.
• Декларация соответствия требованиям технического регламента Таможенного союза “Электромагнитная совместимость технических средств” (ТР ТС 020/2011) Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-DE.РА01.В.89223/21
• СТ СЭВ 5497-86 «Дороги автомобильные международные. Определение несущей способности дорожных конструкций и их конструктивных слоев установкой динамического нагружения (УДН)»
• Стандарт Государственной компании “Российские автомобильные дороги” СТО АВТОДОР 10.3-2014 “Метод оценки качества несущих оснований из необработанных вяжущими материалов по деформативности их поверхности на стадии приемочного контроля при устройстве дорожных одежд”

ZFG 3.1 позволяет выполнять в полевых условиях:

• Определение динамического модуля упругости грунта Еvd менее чем за 2 минуты
• Оценку качества уплотнения грунта в процессе производства строительных работ позволяет оперативно принимать решение о необходимости дополнительного уплотнения
• Контроль достижения требуемой несущей способности грунта позволяет не делать избыточных проходов катка и экономить время и моторесурс строительной техники
• Прогнозирование увеличения модуля Evd дальнейшим уплотнением (параметр S/V)
• Определение коэффициента уплотнения грунта (по таблице корреляции)
• Определение географических координат точки измерения с помощью встроенного спутникового модуля
• Построение графической диаграммы прогиба, отражающей динамику изменения осадки на исследуемом грунте
• Печать протоколов проведенных измерений с помощью термопринтера (опция)

Благодаря встроенному модулю Wi-Fi, данные полевых измерений, полученные при помощи ZFG 3.1, могут быть мгновенно переданы в ваше мобильное устройство. Полученные данные Вы можете отправить в офис по электронной почте или через мессенджер.

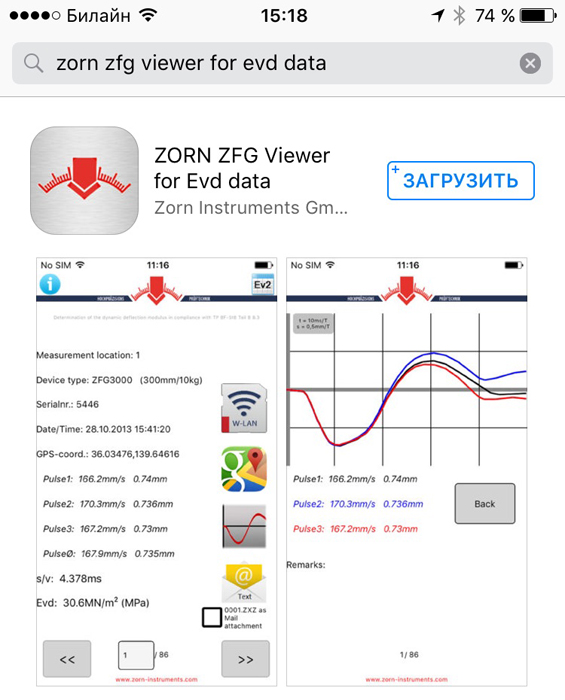

Установите бесплатную программу ZORN ZFG viewer на ваш смартфон или планшет и используйте расширенные возможности:

• Сохранение и просмотр протоколов проведенных замеров
• Просмотр разноцветных масштабируемых графиков осадки
• Добавление комментариев или заметок
• Просмотр местоположений точек измерений (при включенной опции GPS)
• Отправка полученных данных через E-mail или мессенджеры.

Встроенный спутниковый модуль рассчитывает географические координаты на основе сигналов, полученных от спутниковых группировок GPS, Galileo и GLONASS. Точность позиционирования при обработке сигналов от трех спутниковых систем составляет 1-2 метра в плане, в сравнении с 3-5 метрами, имевшимися ранее при использовании традиционного GPS приемника.

Все полученные данные могут быть представлены как непосредственно на дисплее самого прибора, так и перенесены на персональный компьютер или переданы на планшет или смартфон при помощи встроенного модуля Wi-Fi. ZFG 3.1 отличноподойдет как для внутреннего контроля качества выполняемых работ, так и для документирования результатов измерений.
