СТАНДАРТЫ: EN 1916, ASTM C301, C497 / BS 5911 / DIN 4035

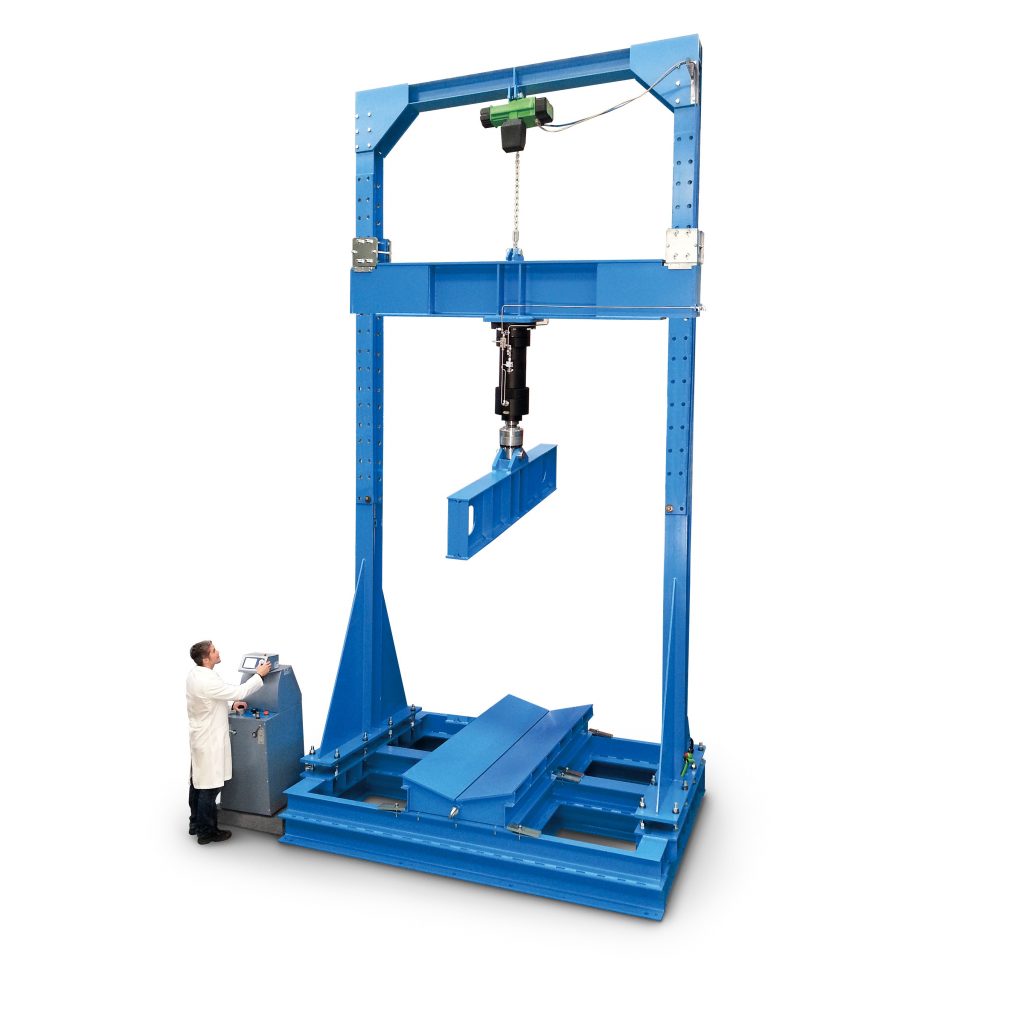

Серия машин для испытаний бетонных канализационных и дренажных труб большого диаметра.
В 2011 г разработана первая машина на 1000 кН, состоящая из 2 частей:
• Системы нагружения и управления C109-09N;
• Испытательной рамы C093-05.
(см. каталог 2011 г, стр. 206)
В 2013 г была модернизирована испытательная рама и разработаны машины на 300 и 700 кН, каждая со своей рамой и системой нагружения
Системы нагружения и управления
| Модель | C109-07N | C109-08N | C109-09N |
| Нагрузка | 300 kH | 700 kH | 1000 kH |
| Ход поршня | 200 мм | 300 мм | 400 мм |
Нагружающие рамы
| Модель | C093-07N | C093-06N | C093-05N |
| Диаметр испытумемых труб (макс/мин) | 100/35 см | 150/45 см | 260/45 см |
| Максимальная длина испытуемых труб | 200 см | 250 см | 250 см |
| Габариты рамы | 250x150x315 см | 262x250x506 см | 370x250x690 см |
| Масса рамы | 1400 кг | 4000 кг | 7000 кг |
Электро-гидравлические системы нагружения и управления C109-07N, C109-08N и C109-07N
Включают в себя:Поршень двухстороннего действия из легированной стали.Цилиндр.
ХАРАКТЕРИСТИКИ:Поворотное соединение с рамой и сферическое гнездо поршня обеспечивают равномерное приложение нагрузки.Консоль управления Hydro-Plus Evolution включает в себя многоклапанный гидравлический насос, предохранительный клапан для обеспечения макс. безопасности, клапан сброса давления, регулятор подачи масла для обеспечения плавного линейного нагружения.Блок управления “Cyber-Plus Evolution” мод. C109N для сбора, обработки, передачи, сохранения и печати результатов испытаний.Электрическая нагружающая ячейка для точного измерения нагрузки на поршне.Два гибких шланга высокого давления, 8 метров, для подключения гидроцилиндра к насосу.
Нагружающие рамы C093-05, C093-06 и C093-07.
ХАРАКТЕРИСТИКИ:Представляют собой раму из конструкционной стали, части которой соединяются высокопрочными болтами так, что ее можно легко собрать и разобрать для транспортировки.Регулируемая по высоте верхняя траверса перемещается с помощью двухскоростной электрической лебедки и фиксируется на раме в нужном положении с помощью штифтов.
ПРИМЕЧАНИЕ: испытательная рама поставляется в разобранном виде и монтируется на месте в соответствии с инструкциями. Оборудование может быть изготовлено с различными функциями в соответствии с требованиями заказчика. Заказчик может также самостоятельно изготовить испытательную раму и пробрести только систему управления.
