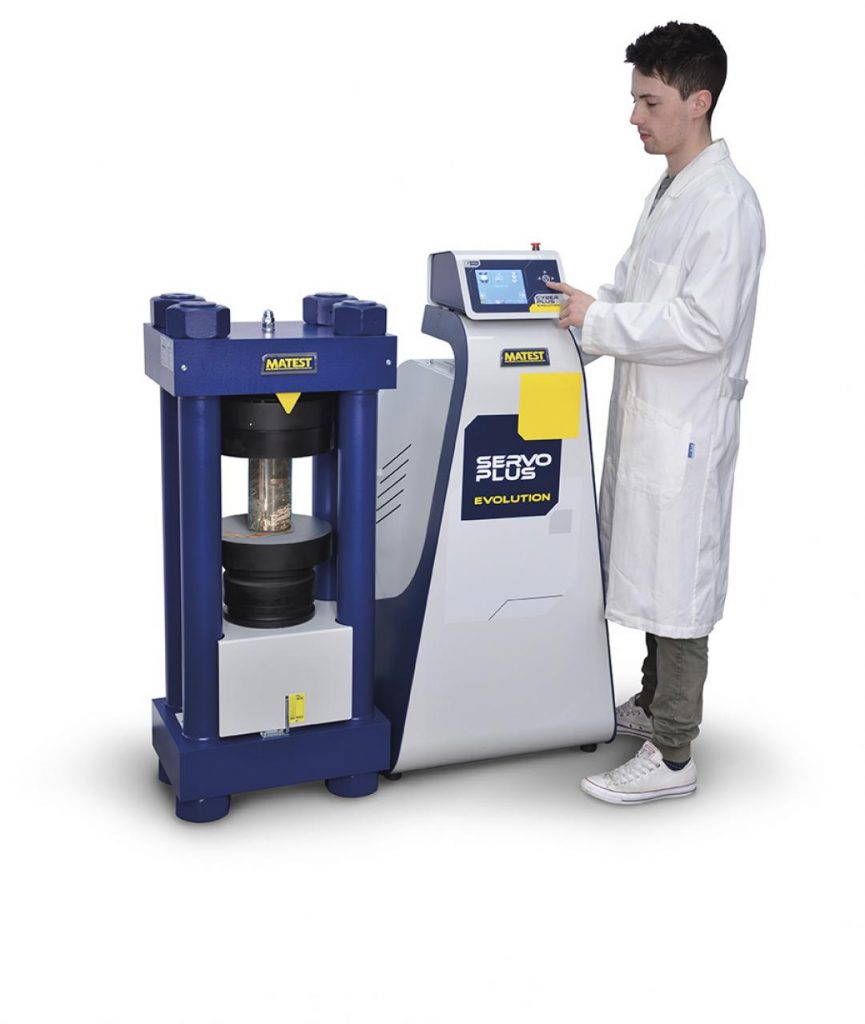

МОДУЛЬ УПРУГОСТИ скальных пород A150N при одноосном сжатии

Система с автоматическим контролем увеличения и снижения нагружения.

СТАНДАРТЫ: ASTM D7012 / UNI 9724-8 / ISRM UNE 22950-3.

МОДУЛЬ УПРУГОСТИ скальных пород Может также использоваться на прессах на 2000 или 3000 кН с системой управления и сбора данных “Servo-Plus Evolution” (мод. C104N).
Обычно – это пресс C089-04N с дополнительным диапазоном на 500 кН .

Включает в себя:Гидравлическую систему.
Установка имеет высокоточную гидравлическую систему, управляемую цифровым блоком, который обеспечивает автоматический контроль скорости нагружения, под- держания заданной нагрузки и ее снижения. Корректировка скорости нагружения производится шаговым двигателем. Лазерный датчик перемещения позволяет определять положение поршня с точностью 1х10^-5 максимального значения.Измерительную систему.
Контроль и обработка данных с высокой производительностью осуществляется 32-битным микропроцессором с возможностью управления каналами (до 8-ми) для датчиков нагружения и перемещения. Контроллер имеет два аналого-цифровых преоб- разователя последнего поколения с 24-х битным разрешением. Система обрабатывает сигналы от датчиков с предоставлением всех необходимых результатов для дальнейшей обработки в соответствии с современными требованиями.Программное обеспечение UTM2 (Universal Testing Machine 2). Версия для испытаний на модуль упругости каменных материалов.
ПО разработано как рабочая линия уже известного UTM-2. Оно содержит профили испытаний по основным стандартам, но пользователь может создавать свои профили, которые затем автоматически выполняются. Можно ввести данные образца и вид теста, который будет выполняться: например, форма (цилиндр, куб, призма), размеры, возраст образца, ожидаемая величина нагрузки при разрушении образца.
ПО блока управления позволяет оценить достоверность показаний экстензометров сравнением полученных и введенных значений и, если они в пределах допуска, обрабатывает данные и передает их через интерфейc RJ45 на ПК (не входит в комплект ПО). Переданные данные обрабатываются ПО и преобразуются в графики нагружение/деформация и нагружение/время в соответствии со спецификациями стандартов.

ПО дает возможность распечатать на стандартном принтере все данные теста, образца и графики. ПО включает лицензию “Servonet” мод. C123N. Экстензометры выпускаются в двух типах (А и В) и заказываются отдельно.

ПРИНАДЛЕЖНОСТИ:
A150-01N – ПО ДЛЯ ИСПЫТАНИЙ НА МОДУЛЬ УПРУГОСТИ КАМЕННЫХ МАТЕРИАЛОВ..
СТАНДАРТЫ: UASTM D3148, D2938, D5407, D2264, UNI 9724-8 – ISRM.

ППРИМЕЧАНИЕ:
Система A150N используется вместе с:
A) ТЕНЗОРЕЗИСТОР ОДНОРАЗОВЫЙ (применяется в т.ч. для тестов с ячейками Хука) различных размеров, мод. C125-10 -C125-13.
 или:
B) ЭКСТЕНЗОМЕТР универсальный многоразовый, мод. С134. Не входит в комплект поставки и заказывается отдельно.

A)
ТЕНЗОРЕЗИСТОР ОДНОРАЗОВЫЙ, (упаковка 10 шт.).

C125-15 – КОМПЛЕКТ для использования одноразовых тензорезисторов: паяльник, клей, чистящая жидкость, принадлежности, припой, кейс для переноски.

C125-09 – БЛОК для подключения до 4-х тензорезисторов (необходимая принадлежность). Позволяет также автоматически выполнять калибровку нуля и полной шкалы, обеспечивая точность в 5 раз выше требуемой стандартами.

B)
C134 – ЭКСТЕНЗОМЕТР универсальный многоразовый в корпусе.

C134-10 – ШАБЛОН для регулировки и установки базовой длины экстензометра C134.

Приспособление для сжатия кернов A147

СТАНДАРТ: ASTM D2938.

Используется для испытаний на сжатие образцов каменных материалов до Ø55 мм и высотой 95÷110 мм.
